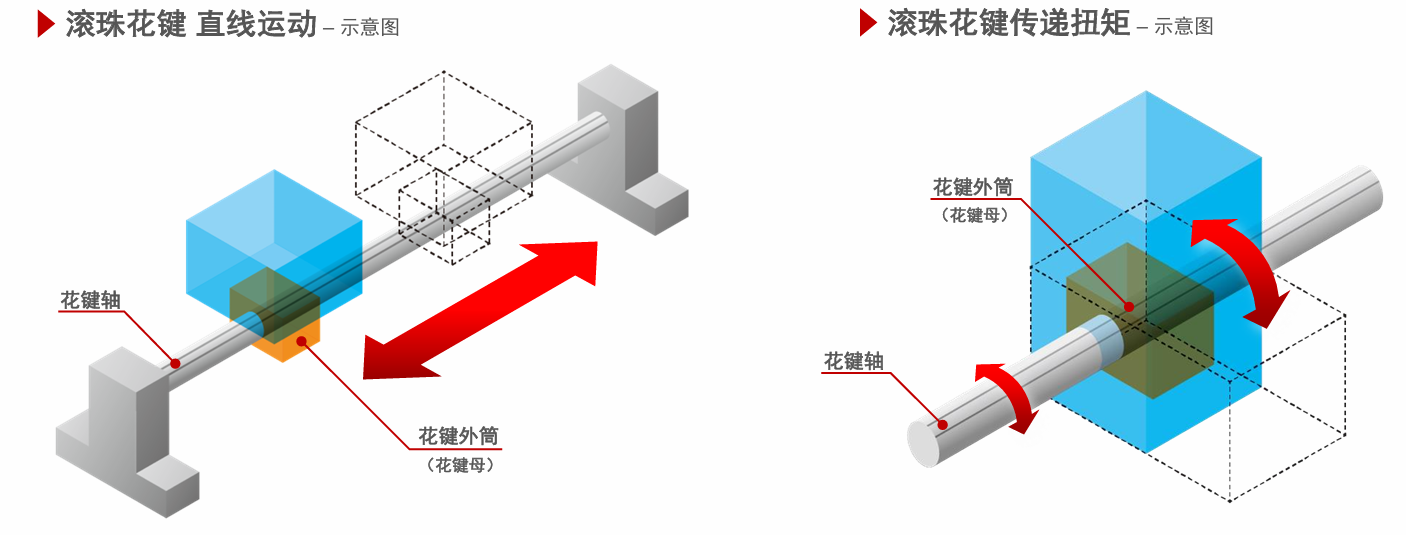

滚珠花键是一种兼具直线导向与扭矩传递功能，能够实现稳定顺滑直线运动的关键机械部件。

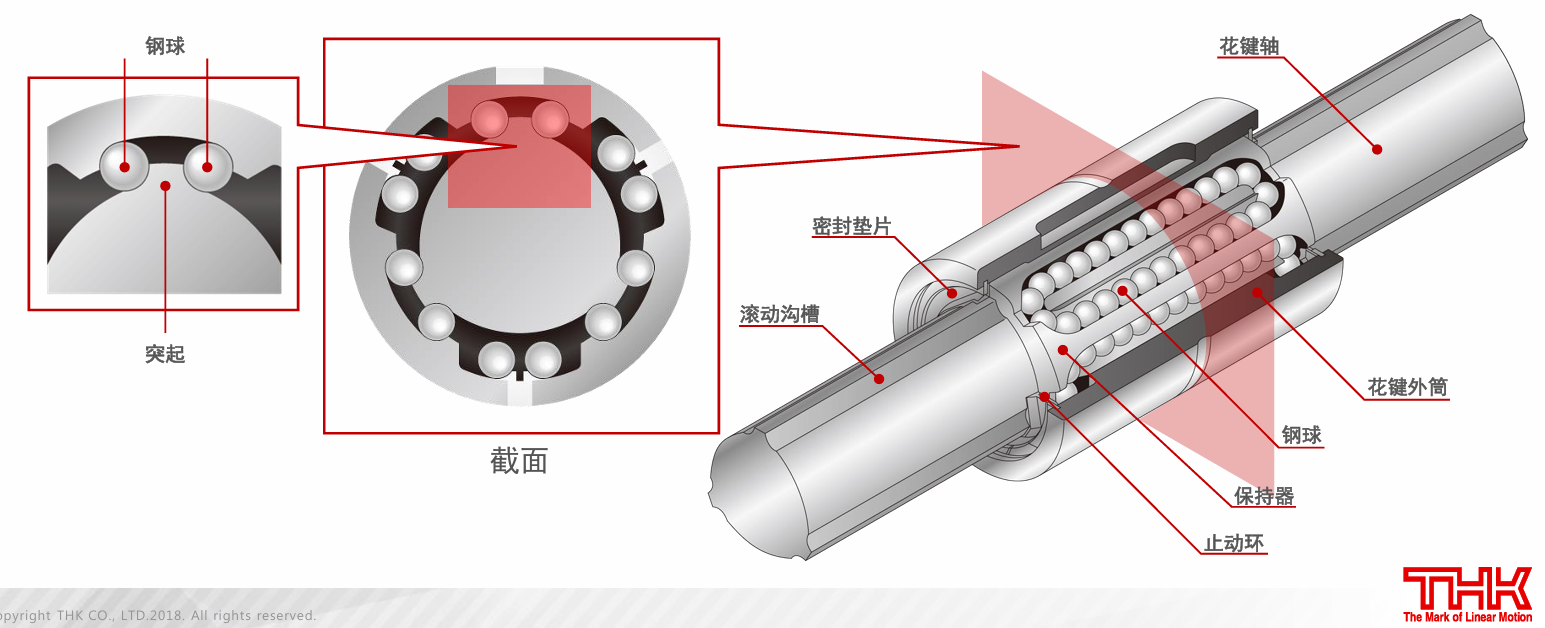

滚珠花键的构造

滚珠沿轴上的滚道滚动，让直线运动变得平稳顺畅。得益于其特殊构造 —— 滚珠从两侧紧扣轴外圆的凸起部位，得以实现扭矩的有效传递。

滚珠花键的特点：

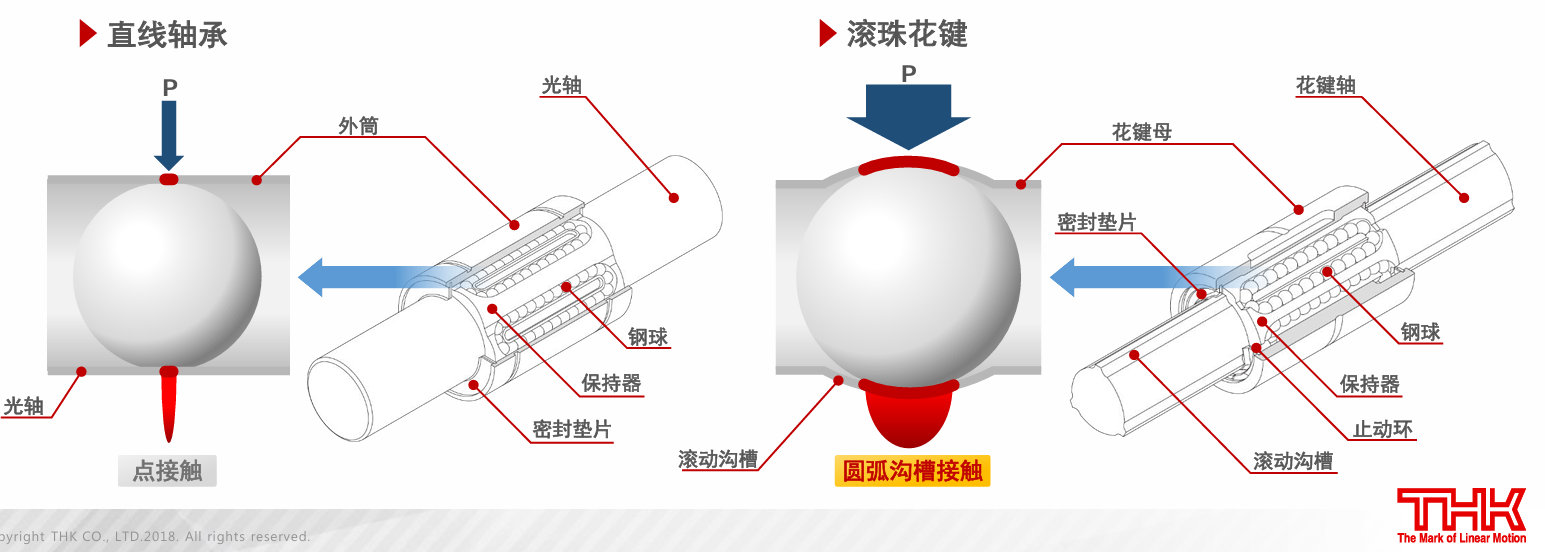

沟槽呈圆弧形，其曲率半径接近钢球直径

与直线轴承不同，滚珠花键上有滚动沟槽。

由于滚动沟槽是接近于钢球径的圆弧沟槽形状，比点接触的接触面积大。

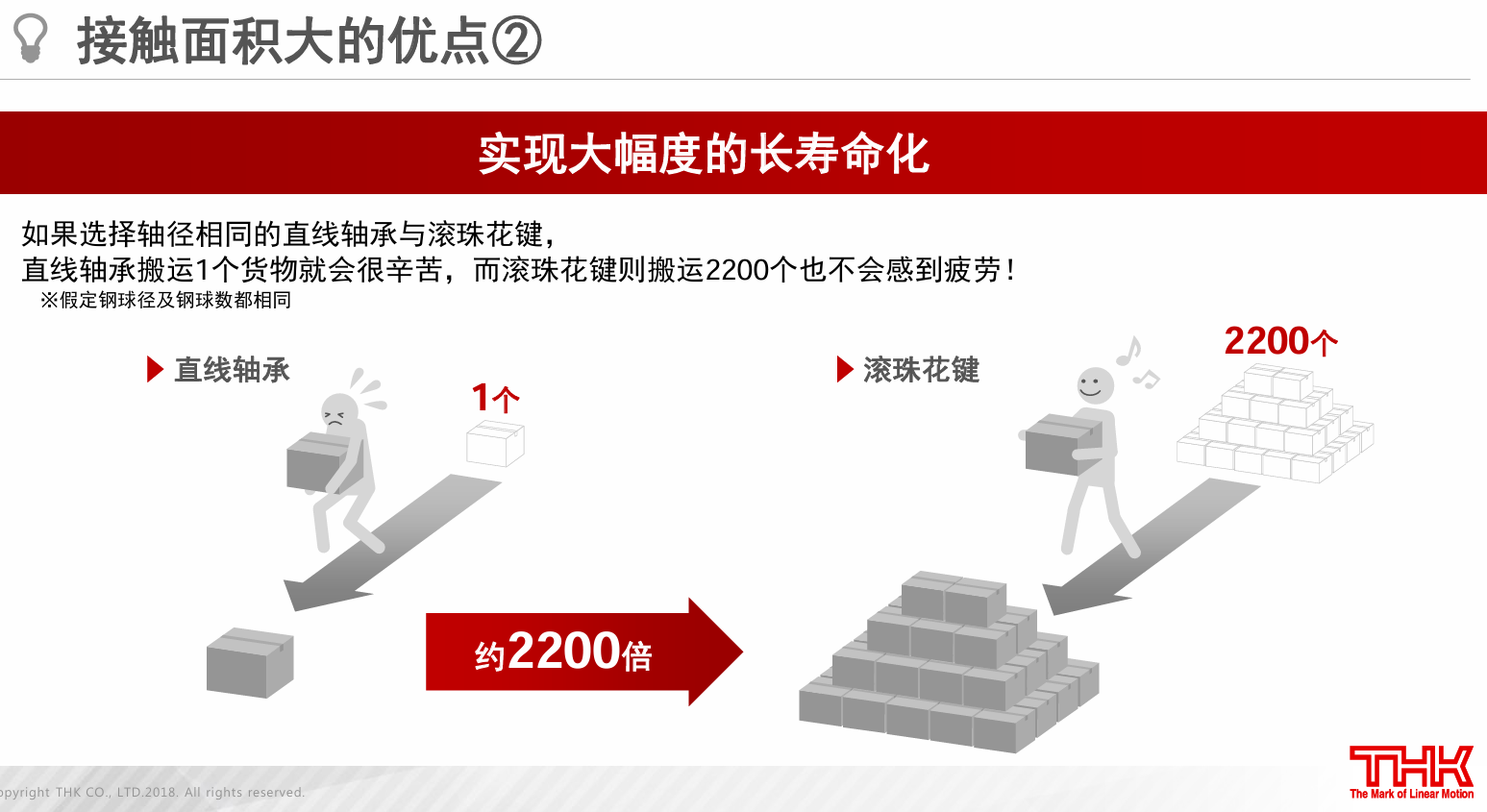

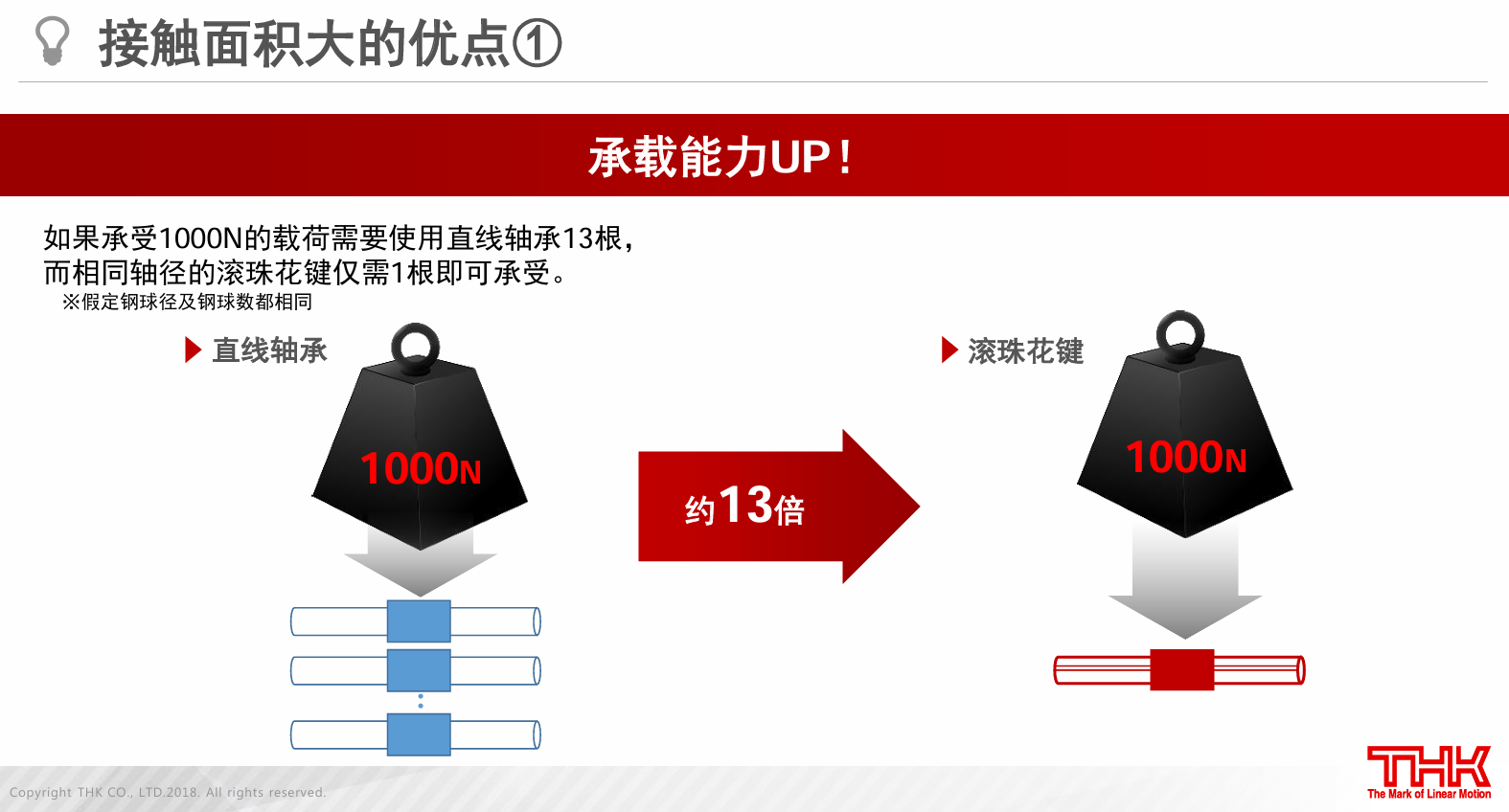

接触面积大，

承载能力UP! 进一步施加预压，刚性・精度也UP!

THK 滚珠花键系列有多种型号，可分为中扭矩型、高扭矩型、旋转型等包含：

中扭矩型

LT 系列：包括 LT4X、LT4XUU、LT6X、LT6XUU、LT8X、LT8XUU、LT8XL、LT10X、LT10XU、LT13X、LT16X、LT20、LT25、LT30、LT40、LT50 等不同型号滚珠花键。

高扭矩型

LBS 系列：有 LBS50、LBS70、LBS85、LBS100 等，此外还有 LBS6、LBS8 等较小规格型号。

LBF、LBH、LBST、LBR 系列：这些系列与 LBS 系列类似，都是为满足高扭矩传动需求而设计，例如 LBST20、LBST25、LBST30 等不同型号滚珠花键。

旋转型

LBG 系列：如 LBG、LBGT 等，该系列在法兰圆周上有齿轮齿，适用于需要通过花键螺母驱动来传递扭矩的机构。

LTR 系列：包括 LTR、LTR-A 等，例如 LTR10A，是一种紧凑单元型的滚珠花键，其支撑轴承直接与花键螺母的外表面集成等不同型号滚珠花键。
